Das Innengerät einer Luft-Luft-Wärmepumpe ist in der Regel dafür verantwortlich, die erwärmte Luft in die zu beheizenden Räume zu verteilen. Hier ist eine Beschreibung der typischen Komponenten eines Innengeräts einer Luft-Luft-Wärmepumpe:

Luftfilter: Das Innengerät ist normalerweise mit einem Luftfilter ausgestattet, der die Raumluft von Staub, Pollen und anderen Partikeln reinigt, bevor sie in den Raum zurückgeführt wird. Ein sauberer Luftfilter sorgt für eine bessere Luftqualität in den beheizten Räumen und hilft dabei, die Effizienz der Wärmepumpe aufrechtzuerhalten.

Lüfter: Das Innengerät verfügt über einen oder mehrere Lüfter, die die erwärmte Luft in die zu beheizenden Räume verteilen. Die Lüfter können in der Regel in ihrer Geschwindigkeit reguliert werden, um die gewünschte Raumtemperatur und den Luftstrom zu steuern.

Wärmetauscher: Die warme Luft wird über den Wärmetauscher geleitet, wodurch die Wärmeenergie auf die Raumluft übertragen wird und die Luft erwärmt wird.

Steuerungseinheit: Das Innengerät ist normalerweise mit einer Steuerungseinheit ausgestattet, die die verschiedenen Betriebsparameter der Wärmepumpe regelt und überwacht. Dies umfasst die Einstellung der gewünschten Raumtemperatur, die Steuerung der Lüftergeschwindigkeit, die Auswahl des Betriebsmodus (Heizen, Kühlen, Lüften).

Gehäuse: Das Innengerät ist in der Regel in einem kompakten Gehäuse untergebracht, das in den Innenräumen montiert wird. Das Gehäuse ist oft unauffällig gestaltet und passt sich in der Regel gut in das Raumdesign ein.

Hier ist eine Beschreibung des Außengeräts einer typischen Luft-Luft-Wärmepumpe:

Verdichter: Der Verdichter ist das Herzstück des Außengeräts und ist für die Erhöhung des Drucks und der Temperatur des Kältemittels verantwortlich. Das gasförmige Kältemittel aus dem Verdampfer wird in den Verdichter eingesaugt und durch Kompression auf eine höhere Temperatur und einen höheren Druck gebracht, um die gewonnene Wärmeenergie zu erhöhen.

Ventilator: Das Außengerät verfügt normalerweise über einen oder mehrere Ventilatoren, die die Umgebungsluft ansaugen und über die Verdampfereinheit des Außengeräts führen. Durch die Luftströmung wird die Umgebungsluft über die Kühlschlangen geführt, die das Kältemittel enthalten. Dabei nimmt das Kältemittel die Wärmeenergie aus der Umgebungsluft auf und verdampft.

Steuerungseinheit: Das Außengerät ist in der Regel mit einer Steuerungseinheit ausgestattet, die die verschiedenen Komponenten des Systems steuert und überwacht. Die Steuerungseinheit ermöglicht die Regelung der Betriebsparameter wie Temperatur, Lüftergeschwindigkeit und Betriebsmodus der Wärmepumpe.

Gehäuse: Das Außengerät ist in der Regel in einem wetterfesten Gehäuse untergebracht, das die Komponenten schützt und vor Witterungseinflüssen wie Regen, Schnee und UV-Strahlung abschirmt.

Anschlüsse: Das Außengerät ist mit Anschlüssen für die Verbindungsleitungen zum Innengerät und gegebenenfalls zur Stromversorgung ausgestattet.

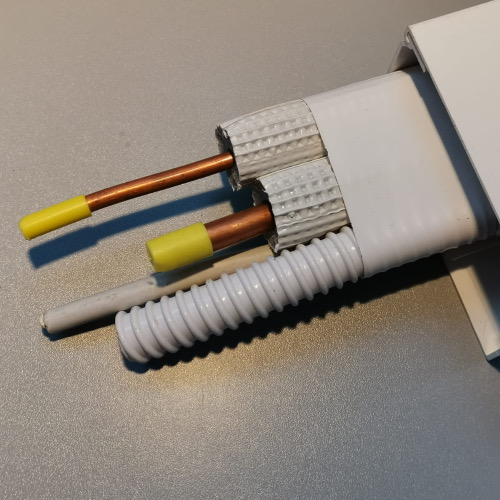

Die Verbindungsleitung einer Luft-Luft-Wärmepumpe besteht normalerweise aus zwei Leitungen, die das Innengerät mit dem Außengerät verbinden. Hier ist eine Beschreibung der typischen Merkmale einer Verbindungsleitung:

Kältemittelleitung: Eine Kältemittelleitung transportiert das Kältemittel zwischen dem Innengerät und dem Außengerät. Das Kältemittel ist das Medium, das die Wärmeenergie von der Außeneinheit zur Inneneinheit transportiert. Es nimmt die Wärmeenergie in der Verdampfereinheit im Außengerät auf und gibt sie in der Verflüssigereinheit im Innengerät ab.

Isolierung: Die Kältemittelleitung ist normalerweise mit einer Isolierung ummantelt, um den Wärmeverlust während des Transports des Kältemittels zu minimieren. Eine effiziente Isolierung sorgt für einen besseren Wärmetransport und hilft dabei, die Leistung und Effizienz der Wärmepumpe zu verbessern.

Leitungen für Steuer- und Kommunikationssignale: Neben der Kältemittelleitung können Verbindungsleitungen auch Steuer- und Kommunikationsleitungen enthalten, die es dem Innengerät ermöglichen, mit dem Außengerät zu kommunizieren. Diese Leitungen übertragen Steuersignale wie Betriebsmodi, Lüftergeschwindigkeit, Temperatursensordaten und andere Informationen, die zur Steuerung und Überwachung des Betriebs der Wärmepumpe erforderlich sind.

Verbindungsstücke und Armaturen: Verbindungsleitungen enthalten normalerweise auch Verbindungsstücke und Armaturen, die für eine sichere und zuverlässige Verbindung zwischen dem Innengerät und dem Außengerät sorgen. Dazu gehören beispielsweise Kupplungen, Ventile und Verschraubungen.
